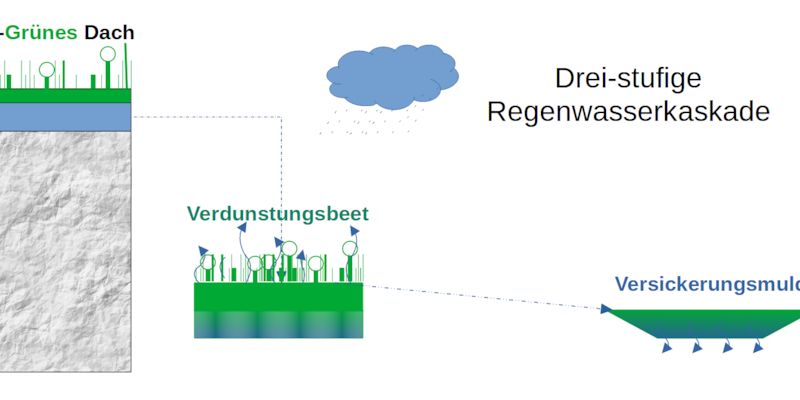

Für die GESOBAU haben wir eine Konzeptstudie angefertigt, welche die Bebauung eines Beispielblocks des Schuhmacherquartiers untersucht. Hierfür haben wir im Unterauftrag von ZRS Architekten den Bereich Niederschlagsentwässerung bearbeitet. Im Leitplan Regenwasser und im B-Plan gibt es hierzu zahlreiche Vorgaben zur Planung eines sogenannten Schwammstadtquartiers. Unter anderem ist eine Regenwasserkaskade mit intensiv begrünten Retentionsdächern, Verdunstungsbeeten und Versickerungsmulden vorgesehen. Teilweise sind quartiersübergreifende Lösungen der Regenwasserbewirtschaftung mit Überleitung in einen Park bei Starkregen geplant.
Unsere Aufgabe war es die Vorgaben aus dem Leitplan Regenwasser und dem B-Plan zu prüfen, zu hinterfragen und planerisch umzusetzen.
Konzeptstudie Niederschlagsentwässerung - Schuhmacherquartier
Aufgabe:
Leistungen:

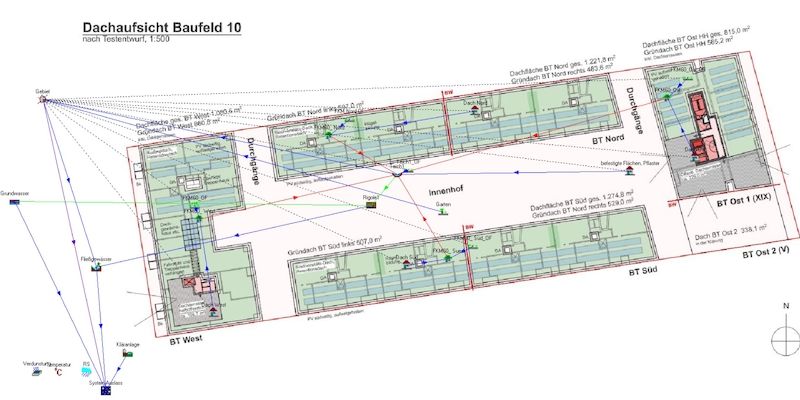

Komplexe Systeme, in denen mehrere dezentrale Regenwasserelemente hintereinander geschaltet sind, müssen mit einer Langzeitsimulation berechnet werden. Dementsprechend sind für einen Block mit unterschiedlichen Gebäuderiegeln, die jeweils unterschiedliche Anteile von intensiv begrünten Retentionsdächern aufweisen, Verdunstungsbeete und Versickerungsmulden modelliert worden. Herausfordernd war dabei die geringe Platzverfügbarkeit im Innenhof und die hohe Flächenkonkurrenz mit Privatgärten und Fahrradabstellflächen, öffentlicher Durchwegung und Spielplätzen. Neben der technischen Machbarkeit sind zudem die Kosten analysiert worden. Hierzu wurde eine Kostenschätzung nach DIN 276 erstellt.
Auftraggeber:
Städtische Wohnungsbauunternehmen, ArchitekturbüroUmsetzungszeitraum:
08/2020 - 12/2020Ansprechpartner:
Dipl.-Ing. Juls Klomfaß, Dipl.-Ing. Sven Hänichen
